Программно-аппаратный комплекс автоматизации, диспетчеризации и диагностики котельной «Теплотроника»
Состав комплекса:

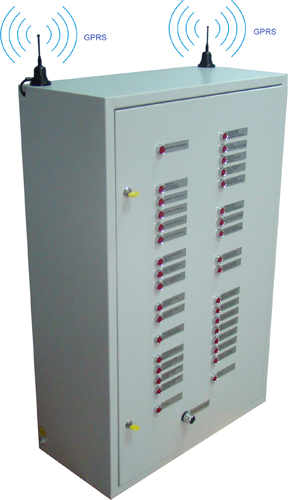

- шкаф общекотельной автоматизации и диспетчеризации (ШАД);
- программное обеспечение промышленного контроллера, входящего в состав ШАД;
- web-страницу визуализации котельной (динамическая мнемосхема) на сайте www.teplotronika.com;
- web-страницу диагностики работы котельной на сайте www.teplotronika.com;
ШАД рассчитан на водогрейные котельные с закрытым или открытым
котловым контуром, на базе 1, 2, 3 или 4-х котлов, с количеством
отопительных контуров от 0 до 7, с системой ГВС.
Варианты исполнения шкафов ШАД приведены в таблице 1.
|
|
Таблица
1. Технические характеристики шкафов автоматизации
| Параметр /
Типоразмер ШАД |
400 |
401 |
402 |
403 |
404 |
405 |
406 |
407 |
| Количество подключаемых котлов,
шт. |
1 - 4 |
1 - 4 |
1 - 4 |
1 - 4 |
1 - 4 |
1 – 4 |
1 - 4 |
1 - 4 |
| Количество подключаемых
отопительных контуров, шт. |
3 - 7 |
3 - 7 |
0 - 2 |
0 - 2 |
3 - 7 |
3 – 7 |
0 - 2 |
0 - 2 |
| Возможность управления контуром
горячего водоснабжения |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
| Возможность вывода
аварийных сигналов на локальный щит диспетчера прямым кабельным
соединением |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
| Число GSM-модемов*
в составе ШАД, шт. |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
| Тип подаваемого
в ШАД аварийного сигнала каскадного контроллера |
~220В |
~220В |
~220В |
~220В |
сухой контакт |
сухой контакт |
сухой контакт |
сухой контакт |
*
- Установка двух GSM-модемов (с SIM-картами двух альтернативных
GSM-операторов) в ШАД является мерой повышения надежности системы
GPRS-передачи данных. В случае отсутствия связи с одним из
GSM-операторов, передача осуществляется по альтернативному каналу и
наоборот. При этом на локальном щите диспетчера, который с ШАД связан
прямым кабельным соединением, загорается (или мигает) лампа
«Отсутствие GSM-связи».
Основные функции ШАД:
- управление подпиткой отопительных контуров;
- включение резервных насосов (сетевых и подпиточных);
- получение и обработка сигналов блоков управления котлами, каскадного контроллера котлов, охранно-пожарной сигнализации, вычислителей узлов учета ресурсов, сигнализатора загазованности, АВР (автоматического включения резерва по электропитанию);
- измерение давления исходной воды, теплоносителя на подаче, давления обратной сетевой воды, давления газа;
- автоматизация системы аварийного топливоснабжения (при наличии);
- передача обобщенных аварийных сигналов на щит диспетчера, установленный в помещении с постоянным присутствием обслуживающего персонала (например, на проходную, на вахту предприятия), посредством прямого кабельного соединения;
- удаленная диспетчеризация всех параметров по каналу GPRS;
- SMS-оповещение обслуживающего персонала.
Базовый комплект поставки ПАК «Теплотроника»:
- ШАД.
- Антенны одного или двух GSM-модемов (в зависимости от типа ШАД).
- Программное обеспечение контроллера в составе ШАД.
- Интернет-сервис.
Расширенный комплект ПАК «Теплотроника» может включать
следующие позиции:
- Комплект аналоговых датчиков (4-20 мА).
- Кабели для подключения к каскадному контроллеру.
- Кабели для подключения к приборам учета.
- Блоки питания 24 В и 12 В.
ПАК «Теплотроника» - решение полной заводской готовности.
Гарантия – 3 года.
Подробную документацию на комплекс см. в разделе «Документы».
Инновационный подход к диспетчеризации котельных, реализованный в ПАК
«Теплотроника», позволяет снизить затраты на
проектирование, монтаж и пуско-наладку систем автоматизации
котельных. При этом котельные, оснащенные ПАК «Теплотроника»,
имеют ряд конкурентных преимуществ перед устаревшими технологиями:
1. Высокий, современный уровень технических решений –
GPRS-диспетчеризация с выводом всех данных в Интернет (на сайт www.teplotronika.com или иной указанный Вами). Число экранов, на которых будет
отображаться мнемосхема котельной, не ограничено, так как Интернет-сайт можно просматривать
на любом компьютере (в том числе, на современном телефоне).
2. Щит автоматизации котельной является полноценным прибором
заводской готовности, имеющим все необходимые разрешения.
Интернет-сервис и программное обеспечение входит в базовый комплект
поставки.
3. В состав комплекса входит модуль
диагностики котельной для работы со статистикой изменения
параметров работы котельного оборудования за все время эксплуатации,
потребления ресурсов и выработки. Модуль в автоматическом режиме
генерирует экспертные заключения о необходимости наладки или
технического обслуживания оборудования котельной, которые основаны на
рекомендациях производителей оборудования.
Качество продукции подтверждено Сертификатом
соответствия и Разрешением
Ростехнадзора на применение ПАК «Теплотроника» как технического устройства на опасных производственных объектах.
